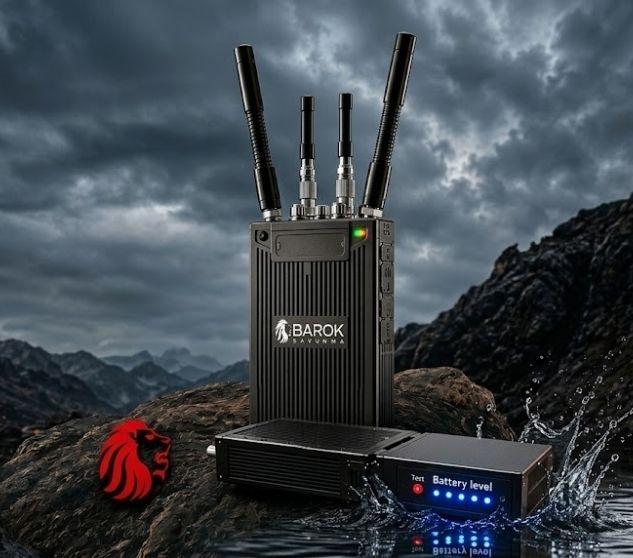

HABERLEŞME SİSTEMLERİ COFDM MESH Handheld Radio BRHR2WBRHR2W; hafif, dayanıklı ve kendi kendini onaran mesh ağ mimarisine sahip COFDM el telsizidir. 2×2W çıkış gücü, 2×2 MIMO yapısı, ≥20 km haberleşme menzili, 45 Mbps veri hızı, AES256 şifreleme ve IP67 koruma sınıfıyla ses, veri ve video iletimini karmaşık saha koşullarında kesintisiz şekilde destekler. |  |
BRHR2W, kendi kendini onaran mesh mimarisiyle görev sürekliliğini destekler.
COFDM modülasyon tekniği ve çok atlamalı mesh ağ yapısı, altyapı bulunmayan veya sinyal engelleyici koşullarda haberleşmenin sürdürülebilmesine imkan tanır. 32 düğüme kadar ağ kapasitesi, 4 atlama desteği, ≤7 ms tek atlama gecikmesi, adaptif frekans seçimi ve -40°C / +65°C çalışma aralığıyla sistem, saha koşullarına uygun bir haberleşme altyapısı sunar.
01 Self-Healing Mesh Kendi Kendini Onaran Ağ32 düğüme kadar ağ kapasitesi ve 4 atlama desteğiyle bağlantı kopmalarında ağ kendini yeniden yapılandırır. | 02 2×2 MIMO / 45 Mbps Yüksek Veri Hızı ve MenzilÇift anten 2×2 MIMO yapısı, ≥20 km menzil ve 45 Mbps'e kadar veri hızıyla ses, veri ve video iletimini destekler. | 03 AES256 / IP67 Güvenli ve Dayanıklı YapıAES256 şifreleme, IP67 koruma sınıfı ve -40°C / +65°C çalışma aralığıyla zorlu saha koşullarına uygundur. |
İki Farklı Ağ Topolojisiyle Kullanım
MANET Peer-to-Peer Yatay Mesh Ağ YapısıHer terminalin birbirine eşit seviyede bağlandığı yatay mesh yapısı, merkezi altyapı gerektirmeden personel arasında doğrudan haberleşme sağlar. Kendi kendini onaran ağ yaklaşımı, düğümlerden biri devre dışı kaldığında iletişimin alternatif yollar üzerinden sürmesine imkan tanır. | Centralized Network Yıldız Topoloji ve Ağ Geçidi32 düğüme kadar saha terminali, röle ağ geçidi üzerinden kontrol merkezine bağlanabilir. Bu yapı; video sunucusu, PTT dağıtımı, LAN/Internet erişimi ve kayıt sistemiyle Ethernet/IP üzerinden entegre çalışmayı destekler. |
BRHR2W İçin Öne Çıkan Fonksiyonlar
Adaptif Frekans Seçimi (AFS)Adaptive Frequency Selection yapısı, girişim yoğun ortamlarda uygun kanalın otomatik seçilmesine destek olur. 2.5 / 5 / 10 / 20 MHz kanal bant genişliği seçenekleriyle farklı kullanım senaryolarına uyarlanabilir. | Çoklu Servis DesteğiSes, veri, video, PTT ve konum servisleri aynı ağ üzerinde taşınabilir. Grup yayını; seri port ve ağ portu verisinin yayınlanmasını, kara ve beyaz liste tanımlarını destekler. |
IP Şeffaf İletimAğ portları arasında IP şeffaf iletim desteği, mevcut IP tabanlı sistemlerin ek dönüştürücü ihtiyacı olmadan mesh ağ üzerinden çalışmasına imkan tanır. | Hızlı Devreye Alma28 saniyeden kısa başlatma, 1 saniyeden kısa ağa katılma ve 0.8 saniyeden kısa geçiş süreleri, sahada hızlı konuşlanma ve kesintisiz kullanım ihtiyacını destekler. |
BRHR2W Teknik Özeti
| Ürün Tipi | 2×2W / 2×2 MIMO COFDM MESH el telsizi |
| Haberleşme Menzili | ≥20 km (air-to-ground LOS) |
| İletim Gecikmesi | ≤7 ms (tek atlama) |
| Çok Atlamalı Kabiliyet | 4 atlama |
| Ağ Kapasitesi | 32 düğüm |
| Şifreleme | AES256 |
| Zamanlama | Başlatma < 28s; Ağa katılma < 1s; Geçiş < 0.8s |
| Ağırlık | 1.5 kg |
| Ölçüler | ≤242 mm × 80 mm × 37 mm |
| Güç | Lityum batarya, ortalama güç tüketimi 12W |
| Çalışma Süresi | > 5 saat |
| Modülasyon | COFDM |
| Çalışma Frekansı | Yapılandırılabilir (seçilebilir bantlara bakınız) |
| Kanal Bant Genişliği | 2.5 / 5 / 10 / 20 MHz |
| Çıkış Gücü | ≥33 dBm × 2, 1 dBm adımlarla ayarlanabilir |
| RX Hassasiyeti | ≤ -100 dBm |
| Girişim Önleme | Adaptive Frequency Selection (AFS) |
| MCS Oranı | Otomatik / manuel yapılandırılabilir |
| Durum Göstergesi | Üç renkli gösterge ışığıyla düğümler arası bağlantı durumu |
| Veri Hızı | Max 45 Mbps |
| Grup Yayını | Seri port ve ağ portu verisi yayını, kara ve beyaz liste desteği |
| IP Şeffaf İletim | Ağ portları arasında IP şeffaf iletim desteği |
| Anten Arayüzü | TNC × 2 |
| Veri Arayüzü | Ağ portu × 1 · WiFi × 1 |
| Video Arayüzü | Ethernet portu |
| Çalışma Sıcaklığı | -40°C ~ +65°C |
| Koruma Sınıfı | IP67 |
UHF'den S-Band'e Çoklu Bant Seçeneği
UHF (703.5 – 820 MHz)703.5 – 747.5 MHz / 734 – 770 MHz / 790 – 820 MHz | L-BAND (1350 – 1450 MHz)1350 – 1450 MHz | S-BAND (2200 – 2400 MHz)2200 – 2300 MHz / 2300 – 2400 MHz |
Listede yer almayan bant ihtiyaçlarınız için Barok Savunma ile iletişime geçebilirsiniz.
Saha Haberleşmesi ve Ağ Kurulum Senaryoları
Altyapısız BölgelerSabit haberleşme altyapısı bulunmayan alanlarda hızlı ağ kurulumu sağlar. | Video Aktarımı45 Mbps veri hızı ile saha görüntülerinin kontrol merkezine aktarılmasını destekler. | Ekip KoordinasyonuPTT, ses ve konum servisleriyle dağıtık ekipler arasında koordinasyon sunar. | Zorlu Saha KoşullarıIP67 koruma ve geniş sıcaklık aralığıyla dış ortam kullanımına uygundur. |
Görev ihtiyacınıza uygun BRHR2W yapılandırmasını birlikte belirleyelim.
Mesh ağ kurulumu, frekans bandı seçimi, video aktarımı, PTT ve konum servisleri, ağ geçidi entegrasyonu ve platforma özel haberleşme ihtiyaçlarınız için Barok Savunma ile iletişime geçebilirsiniz.
